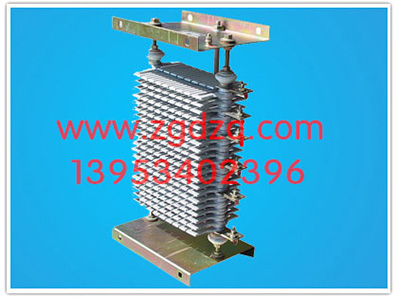

名稱：ZX1系列電阻器
詳細信息
1、適用范圍
ZX1型電阻器適用于交流50HZ電壓至660V及直流電壓至440V的電路中。主要作電動機的起動、制動與調速之用，其容量約為4.6KW。
海拔高度不超過2500米；
周圍介質溫度不超過+40℃及不低于-30℃；
當+20℃至-5℃時空氣相對濕度不大于85%；
周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
必須有防雨雪設備并不會充滿水蒸汽的地區；
在無劇烈或顛跛的地區。
2、型號含義
3、主要技術參數
|
型號
|
+20℃時電阻值（歐）
|
允許負載電流（A）
|
發熱時間常數（秒）
|
鑄鐵電阻元件
|
||||||
|
總的
|
每級
|
型號
|
數量
|
|||||||
|
1
|
2
|
3
|
4
|
5
|
||||||
|
ZX1-1/5
|
0.10
|
0.03
|
0.02
|
0.02
|
0.03
|
|
215
|
850
|
ZT1-5
|
20
|
|
ZX1-1/7
|
0.14
|
0.042
|
0.028
|
0.028
|
0.042
|
|
181
|
820
|
ZT1-7
|
20
|
|
ZX1-1/10
|
0.20
|
0.06
|
0.04
|
0.04
|
0.06
|
|
152
|
635
|
ZT1-10
|
20
|
|
ZX1-1/14
|
0.28
|
0.034
|
0.056
|
0.056
|
0.084
|
|
128
|
555
|
ZT1-14
|
20
|
|
ZX1-1/20
|
0.40
|
0.12
|
0.08
|
0.08
|
0.12
|
|
107
|
575
|
ZT1-20
|
20
|
|
ZX1-1/28
|
0.56
|
0.168
|
0.112
|
0.112
|
0.168
|
|
91
|
432
|
ZT1-28
|
20
|
|
ZX1-1/40
|
0.80
|
0.24
|
0.16
|
0.16
|
0.24
|
|
76
|
540
|
ZT1-40
|
20
|
|
ZX1-1/55
|
1.10
|
0.33
|
0.22
|
0.22
|
0.33
|
|
64
|
408
|
ZT1-55
|
20
|
|
ZX1-1/80
|
1.60
|
0.48
|
0.32
|
0.32
|
0.48
|
|
54
|
490
|
ZT1-80
|
20
|
|
ZX1-1/110
|
2.2
|
0.66
|
0.44
|
0.44
|
0.66
|
|
46
|
445
|
ZT1-110
|
20
|
|
ZX1-2/38
|
1.52
|
0.456
|
0.304
|
0.304
|
0.228
|
0.228
|
55
|
660
|
ZT2-38
|
40
|
|
ZX1-2/54
|
2.16
|
0.648
|
0.432
|
0.432
|
0.324
|
0.324
|
46
|
585
|
ZT2-54
|
40
|
|
ZX1-2/75
|
3.0
|
0.9
|
0.6
|
0.6
|
0.45
|
0.45
|
39
|
535
|
ZT2-75
|
40
|
|
ZX1-2/105
|
4.2
|
1.26
|
0.84
|
0.84
|
0.63
|
0.63
|
33
|
400
|
ZT2-105
|
40
|
|
ZX1-2/140
|
5.6
|
1.68
|
1.12
|
1.12
|
0.84
|
0.84
|
29
|
450
|
ZT2-140
|
40
|
|
ZX1-2/200
|
8.0
|
2.4
|
1.6
|
1.6
|
1.2
|
1.2
|
24
|
382
|
ZT2-200
|
40
|
|
ZX1-2/280
|
11.2
|
3.36
|
2.24
|
2.24
|
1.68
|
1.68
|
20
|
|
ZT2-280
|
40
|
4、結構特征
ZX1型電阻器系列由兩端帶有耳狀鑄鐵電阻元件套裝于絕緣的雙頭螺栓上，并緊固于兩端支架上而成，電阻元件之間根據要求以絕緣墊圈或銅墊圈分別隔離或聯結起來并以導線夾從規定的位置抽頭，以便用戶安裝引線。

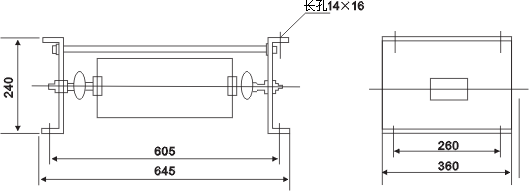

5、外形及安裝尺寸
ZX1型戶內電阻器外形及安裝尺寸
