BP4系列頻敏電阻器

名稱：BP4系列頻敏電阻器

詳細信息

一、概述
    BP4系列頻敏變阻器適用于三相交流50赫茲，容量40-1000千瓦的繞線型電動機，接于電動機轉子回路中，作為偶爾起動作。本系列頻敏變阻器分輕載起動和重載起動兩種類型；輕載起動型用于空壓機，冷凍機、機床、抽風機等，重載起動型用于球磨機、破碎機、皮帶機等。
    頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，軛鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動頻敏變阻器。對重載起動變阻器在線圈外加套鋁管，鋁管即為二次短路線圈，它具有提高功率因數和增大起動轉矩的作用。

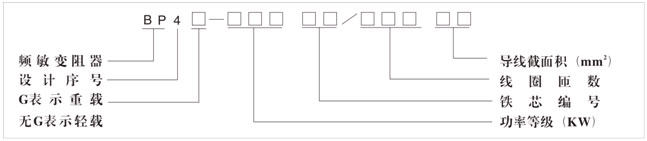

二、型號意義

三、起動性能
BP4系列頻敏變阻器起動性能：

性能
輕載
中載
重載
滿載
負載系數
0.4
0.7
0.85
1.0
起動電流/額定電流
1.6
2.0
2.5
2.5
起動力矩/額定力矩
0.5
0.8
1.0
1.2
允許連續起動時間
60
90
90
90

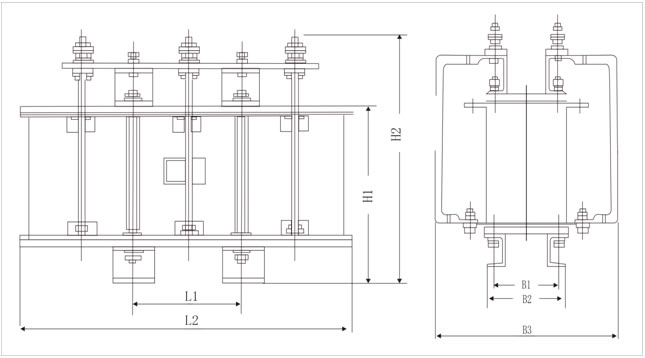

鐵芯編號
代號
1#
2#
3#
4#
5#
6#
7#
8#
9#
10#
11#
12#
13#
L1
128
144
144
160
160
186
186
202
202
239
239
271
271
L2
387
435
435
485
485
558
558
610
610
717
717
818
818
H1
173
173
204
204
233
233
263
293
333
333
393
393
463
H2
263
263
294
294
323
323
353
423
453
453
512
513
583
B1
89
105
105
136
136
136
139
157
157
196
196
233
233
B2
126
142
142
165
165
165
182
200
200
239
239
276
276
B3
286
302
302
325
325
325
342
360
360
399
399
436
436

七、安裝、使用和調整
（一）安裝
（1）安裝時應牢固地固定在基座上，當基座為鐵磁性物質時應在中間墊放10mm以上非磁性墊片，以防影響頻敏變阻器的特性；
（2）連接線應按電動機轉子額定電流選用相應截面的電纜線；
（3）試車前，應先對地測量絕緣電阻，如其值小于1MΩ時，則須先進行烘干處理方可使用。
（二）使用和調整
（1）電動機剛合閘說跳砸；起動電流太大，起動太快，對機械的沖擊過大，可改用較多匝數的抽頭。如繞組有幾組（幾臺）并聯，可拆掉一組，甚至改為串聯。
（2）合閘后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，改用較小匝數抽頭；如繞組有幾組串聯，可拆掉一組，甚至改為串聯，或把繞組由Y接法改為Δ接法。
（3）本系列頻敏變阻器抽頭為：零點、20%、90%、100%，出廠時接線接90%抽頭。
BP4系列頻敏變阻器型號：

     BP4-02501/24504        BP4-02501/19605         BP4-02501/14006

     BP4-02501/11208        BP4-02501/09010         BP4-04002/11208

     BP4-04002/09010        BP4-04002/07113         BP4-04002/05616

     BP4-04002/04520        BP4-04002/03625         BP4-05003/12508

     BP4-05003/10010        BP4-05003/08013         BP4-05003/06316

     BP4-05003/05020        BP4-05003/04025         BP4-06304/17908

     BP4-06304/14010        BP4-06304/11213         BP4-06304/09016

     BP4-06304/07120        BP4-06304/05625         BP4-08005/12513

     BP4-08005/10016        BP4-08005/08020         BP4-08005/06325

     BP4-08005/05032        BP4-08005/04040         BP4-10006/14013

     BP4-10006/11216        BP4-10006/09020         BP4-10006/07125

     BP4-10006/05632        BP4-10006/04540         BP4-12507/12516

     BP4-12507/10020        BP4-12507/08025         BP4-12507/06332

     BP4-12507/05040        BP4-12540/04050         BP4-16008/09025

     BP4-16008/07132        BP4-16008/05640         BP4-16008/04550

     BP4-20009/10025        BP4-20009/08032         BP4-20009/06340

     BP4-20009/05050        BP4-25010/10025         BP4-25010/08032

     BP4-25010/06340        BP4-25010/05050         BP4-31511/09032

     BP4-31511/07140        BP4-31511/05650         BP4-31511/04563

     BP4-40012/11232        BP4-40012/09040         BP4-40012/07150

     BP4-40012/05663        BP4-50013/12532         BP4-50013/10040

     BP4-50013/08050        BP4-50013/06363         BP4-31511/06350

     BP4-31511/05063        BP4-31511/08040         BP4-31511/06350

     BP4-40012/08050        BP4-40012/06363         BP4-40012/10040

     BP4-40012/08050        BP4-50013/07163         BP4-25010/07140
