BP8Y系列變阻器
一、用途
    BP8Y系列頻敏變阻器（以下簡稱變阻器）適用于容量自1.5到200千瓦，交流50赫茲YZR系列起重冶金用三相異步電動機頻繁操作情況下的起動及反接設備。該異步電動機的轉子回路中接入變阻器，一般采用常接方式，不需另裝接觸等短接設備。

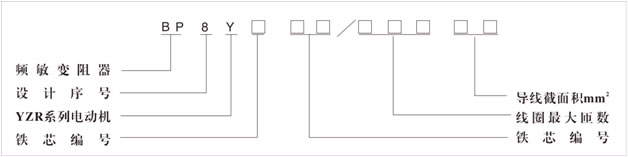

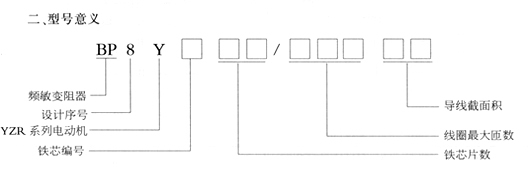

二、型號意義

頻敏變阻器的工作條件：

依據操作的頻繁程度不同，可分為三類：

第一類：稍頻繁，每小時100-400次，機械車間的橋式吊車上除主鉤外，平移機鉤上的電機，出米輥道，拉鋼機等，大多數剛起動就斷電。

第二類：較頻繁，每小時400-600次。冶金軋鋼四間橋式吊車，除主鉤外，平移機鉤上的電機，軋機前后工作輥道，延伸輥道等，大多數剛起動就斷電。

第三類：頻繁操作，第小時600-1000次，升降后，升降臺輥道，壓下裝置，拔鋼機，軋機中輥。

三、結構及安裝尺寸

變阻器實質上是一種無觸蹼電磁元件，相當于一個等值阻抗，在電動機起動過程中，由于等值阻抗，隨轉子電流頻率減小而自動下降，從而只需一級變阻器就可把電動機平穩的起動起來。

變阻器實質是一個鐵芯，損耗特大的三相電抗器。它由數片山形鋼板疊合而成，每塊鋼板之間有氣隙墊片的鐵芯及線圈兩個主要部分組成。鐵芯采用冷沖制成的山字型結構。

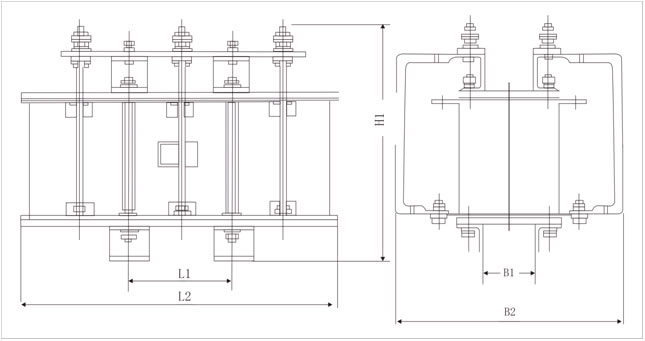

結構及安裝尺寸見圖一。

四、BP8Y系列頻敏變阻器外開形圖及安裝尺寸

五、系列表

根據電機規格，操作頻繁程度不同，可在系列表中直接查出頻敏變阻器規格。

BP8Y頻敏變阻器系列表。

一、用途
    本系列頻敏變阻器(以下簡稱變阻器)適用于容量自1.5到200千瓦，交流50赫芝YZR系列起重冶金用三相異步頻繁操作情況下的起動及反接設備。該異步電動機的轉子回路中接入變阻器，一般采用常接方式，不需另裝接觸器等短接設備。

 頻敏變阻器的工作條件：
    依據操作的頻繁程度不同，可分為三類：
    第一類：稍頻繁，每小時100—400次，機械車間的橋式吊車上除主鉤外，平移機鉤上的電機，出爐輥道，拉鋼機等，大多數剛起動就斷電。
    第二類：較頻繁，每小時400—600次。冶金軋鋼車間橋式吊車，除主鉤外，平移機構上的電機，軋機前后工作輥道，延伸輥道等，大多數剛起動就斷電。
    第三類：頻繁操作，每小時600—1000次，升降后，升降臺輥道，壓下裝置，拔鋼機，軋機中輥。

三、結構及安裝尺寸

變阻器實質上是一種無觸點電磁元件，相當于一個等值阻抗,在電機啟動過程中,由于等值阻抗,隨轉子電流頻率減小而自動下降,從而只需一級變阻就可把電動機平穩的啟動起來.

變阻器實質是一個鐵心,損耗特大的三相電抗器.它由數片山行鋼板組成,每快鋼板之間有氣隙墊片的鐵心及線圈兩個部分組成.鐵心采用了冷沖制成的山字型結構.

    需方給提供電機數據和頻敏變阻器的啟動頻率，我公司可給選配合適的頻敏變阻器型號。

   BP8Y系列頻敏變阻器型號:

     BP8Y-104/11203      BP8Y-104/10003      BP8Y-104/8004

     BP8Y-104/11203      BP8Y-104/10003      BP8Y-106/8004

     BP8Y-106/11203      BP8Y-106/10003      BP8Y-110/8004

     BP8Y-108/8004       BP8Y-110/8006       BP8Y-808/6308

     BP8Y-804/10005      BP8Y-806/8006       BP8Y-810/6308

     BP8Y-806/10005      BP8Y-810/8006       BP8Y-906/6308

     BP8Y-808/6308       BP8Y-812/5010       BP8Y-908/5016

     BP8Y-812/4012       BP8Y-908/4020       BP8Y-912/4020

     BP8Y-906/5016       BP8Y-910/4020       BP8Y-908/4020

     BP8Y-908/4020       BP8Y-912/4020       BP8Y-910/3225

     BP8Y-910/4020       BP8Y-908/4020       BP8Y-912/3225

     BP8Y-912/3225       BP8Y-910/4020       BP8Y-908/4020

     BP8Y-908/2532       BP8Y-912/4020       BP8Y-910/4020

     BP8Y-804/12504      BP8Y-806/10005      BP8Y-810/8006

    BP8Y-806/6308       BP8Y-810/5010       BP8Y-906/5016

     BP8Y-808/5010       BP8Y-812/5010       BP8Y-908/5016

     BP8Y-812/4012       BP8Y-908/5016       BP8Y-912/4020

     BP8Y-906/5016       BP8Y-910/4020       BP8Y-908/4020

     BP8Y-908/5016       BP8Y-912/4020       BP8Y-910/4020

     BP8Y-910/4020       BP8Y-908/4020       BP8Y-912/3225

     BP8Y-912/4020       BP8Y-910/4020       BP8Y-910/3225

     BP8Y-908/4020       BP8Y-912/4020       BP8Y-910/4020

     BP8Y-910/4020       BP8Y-908/4020       BP8Y-912/3225

     BP8Y-912/4020       BP8Y-910/4020       BP8Y-910/3225

     BP8Y-908/4020       BP8Y-912/4020       BP8Y-910/4020

     BP8Y-910/4020       BP8Y-908/4020       BP8Y-912/4020

     BP8Y-908/2532       BP8Y-912/2040       BP8Y-910/4020

     BP8Y-910/2040       BP8Y-908/3225       BP8Y-912/4020

     BP8Y-912/2532       BP8Y-910/4020       BP8Y-908/4020

     BP8Y-908/2532       BP8Y-912/4020       BP8Y-910/4020

     BP8Y-910/4020       BP8Y-908/4020       BP8Y-912/3225

     BP8Y-912/4020       BP8Y-910/4020       BP8Y-910/3225

     BP8Y-908/4020       BP8Y-912/4020       BP8Y-912/3225

     BP8Y-910/3225       BP8Y-912/3225       BP8Y-912/3225

     BP8Y-912/3225       BP8Y-910/3225       BP8Y-912/5016
