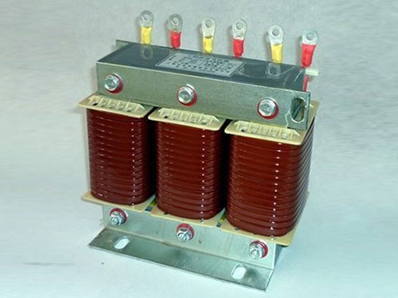

名稱：BKSC高壓三相并聯電抗器

詳細信息

一、概述

并聯電抗器用于補償線路的電容性充電電流，限制系統工頻高壓的升高和操作過電壓，從而降低系統的絕緣水平，保證線路的可靠運行，隨著我國城市規模的不斷擴大及城市電網的對電容行充電電流急劇增大，為降低系統工頻電壓的升高和系統絕緣水平，保證系統的安全可靠運行和城市的電網供電質量，在高壓及超高壓遠距離輸電系統中廣泛應用并聯電抗器，因此高壓并聯電抗器在城市配電網中得到較為普遍的應用。

二、性能指標技術參數

1、超載能力：1.35倍額定電流下連續運行。

2、熱穩定性能：能耐受額定電抗率的倒數倍電流，時間為25S。

3、動穩定性質：能耐受熱穩定電流的2.55倍，時間為0.55，無任何熱的機械操作損傷。

4、溫升：線圈平均溫升≤75（電阻法）

5、執行標準：GB10229-88(電抗器）

三、產品特點

主要連接在10KV-500KV變電站的低壓側，通過主要變向系統輸送感性無功，用以補償輸電線路的電容電流，防止輕負荷線端電壓升高，維持輸電系統的電壓穩定，并聯電抗器里面銅鼓的是交流電流，與系統并聯使用，它的作用是補償系統因廠電纜而引起的容抗，還保護電容器因諧波產生的爆炸和損壞。通常與電容組并聯使用，連續調節電抗電流，該類分空心和鐵芯兩種電抗器。

1.鐵芯并聯電抗器：采用優質進口冷軋矽鋼片精致而成，具有體積小、溫升低、無噪音等特點，產品規格電流從1A-10KA，電壓從110V-50KV。

2.空心并聯電抗器

1）干式空心電抗器的無油結構，杜絕了油侵產品漏油、易燃的事故隱患。防火阻燃，安全。

2）沒有鐵芯，不存在磁鐵飽和問題，故其電感值線性度好。

3）采用多層繞組聯的筒形結構，個包封間用引拔條隔開形成通氣道，散熱性好。

4）選用小截面圓導線股平行繞制，其渦流損耗和漏磁損耗小。

5）每根導線表面絕緣采用聚酯薄膜多層半疊包，具有很高的絕緣強度。

6）繞組用侵漬環氧絕緣膠的玻璃纖維嚴密繞包，并經高溫固化后形成一個剛性體，其機械強度高，能耐受短路電流的沖擊而不損壞，動穩定性好。

7）鋁制星型導電架渦流損耗小，并能滿足產品對線圈分?jǐn)嘣训囊蟆?

8）線圈表面的抗臭氧紫外線保護層，抗老化，附著力強，能耐受各種惡劣氣候條件，戶外使用可以大大減少基建投資。

9）安裝方式靈活，運行安全，無噪音，不需日常維護。

10）設計靈活，準確，可以滿足客戶的特殊要求。
