名稱：ZX12系列電阻器
詳細信息
1、適用范圍
ZX12 型電阻器適用于交流50HZ電壓至660V或直流電壓至440V的電路中，主要作電動機的起動、調速與制動等之用。電阻器為開啟式，其額定發熱功率為4.6KW。
·海拔高度不超過2500米；
·周圍介質溫度不超過+40℃及不低于-30℃；
·當+20℃至-5℃時空氣相對濕度不大于85%；
·周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
·必須有防雨雪設備并不會充滿水蒸汽的地區；
·在無劇烈震動或顛跛的地區。

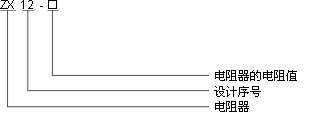

2、型號含義
3、主要技術參數
|
型號
|
發熱時間常數（S）
|
允許負載電流（A）
|
總電阻值(Ω)
|
電阻元件
|
||
|
型號數量接法
|
||||||
|
ZX12-0.1
|
200
|
215
|
0.1
|
ZJ1-1
|
12
|
2并6串
|
|
ZX12-0.14
|
150
|
181
|
0.14
|
ZJ1-2
|
12
|
2并6串
|
|
ZX12-0.2
|
120
|
152
|
0.2
|
ZJ1-3
|
12
|
2并6串
|
|
ZX12-0.28
|
140
|
128
|
0.28
|
ZJ1-4
|
16
|
2并8串
|
|
ZX12-0.4
|
200
|
107
|
0.1
|
ZJ1-1
|
12
|
12串
|
|
ZX12-0.56
|
150
|
91
|
0.56
|
ZJ1-2
|
12
|
12串
|
|
ZX12-0.8
|
120
|
76
|
0.8
|
ZJ1-3
|
12
|
12串
|
|
ZX12-1.1
|
140
|
64
|
1.1
|
ZJ1-4
|
16
|
16串
|
|
ZX12-1.6
|
128
|
54
|
1.6
|
ZJ1-5
|
16
|
16串
|
|
ZX12-2.2
|
104
|
46
|
2.2
|
ZJ1-6
|
16
|
16串
|
|
ZX12-3.0
|
136
|
39
|
3.0
|
ZJ1-7
|
24
|
24串
|
|
ZX12-4.2
|
104
|
33
|
4.2
|
ZJ1-8
|
24
|
24串
|
|
ZX12-5.6
|
96
|
29
|
5.6
|
ZJ1-9
|
24
|
24串
|
|
ZX12-8.0
|
80
|
24
|
8.0
|
ZJ1-10
|
24
|
24串
|
4、結構特征
電阻器ZX12型系列系敞開式，防護等級為1P00，全系列電阻器按各種上規格分別由12、16及24片電阻元件裝配而成。電阻元件為鐵鉻鋁合金軋制成齒形，結構按其寬度分為大、中、小三種，大片與中片兩端沖孔作為安裝之用，小片規格的兩端直接由接線板聯結，電阻元件兩端聯結處，去除表面氧化膜以保證觸良好。每一電阻元件的聯結均憑借緊固鏍釘壓緊，以保證良好的接觸電阻。

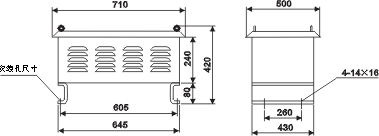

外形及安裝尺寸
ZX12型戶內電阻器外形及安裝尺寸
ZX12型戶外電阻器外形及安裝尺寸
