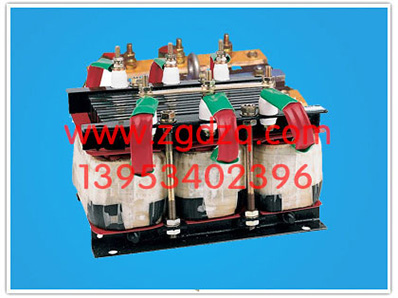

BP1系列頻敏電阻器
一、用途
    本系列頻敏變阻器作為50赫茲三相交流卷線型，容量自22千瓦至2240千瓦電動機的起動，反接之用。
（1）按鐵芯厚度尺寸不同分類：    BP1-000（0號鐵芯）    BP1-200（2號鐵芯）

BP1-300（3號鐵芯）      BP1-400（4號鐵芯）          BP1-500（5號鐵芯）

（2）按起動負載類型分：偶爾起動，重復短時工作制起動。

BP1-200、BP1-300型適用于偶爾起動的傳動設備，如水泵、容壓機、軋鋼機、鋸床、礦用皮帶等容量自22千瓦至2240千瓦。

BP1-000、BP1-400、BP1-500型適用重復短時工作制的傳動設備，如輥道、推鋼機、升

降臺、橋式吊車大小車等容量自2.2千瓦至125千瓦。

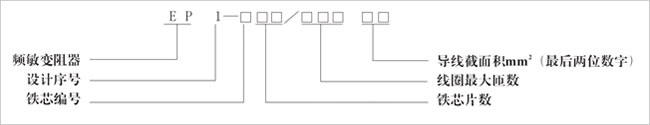

（3）型號意義：

二、工作條件

（1）海拔高度不超過1000米。（2）周圍介質溫度不高于+40℃及不低于-30℃。（3）空氣相對溫度不大于80%（20℃±5℃時）。（4）無爆炸危險的介質中，且無足以腐蝕和破壞絕緣的氣體及導電塵埃。（5）有防雨雪設備及沒有充滿水蒸氣的地方。（6）無劇烈振動與沖擊的地方。

三、結構

變阻器是一種無觸點電磁元件，相當于一個等值阻抗。在電動機起動過程中，由于等值阻抗隨轉子電流頻率減小而自動下降（自動變阻）從而只須一級變阻器就可以把電動機平穩起動起來。

變阻器實質上是一個鐵芯損耗特大的三相電抗器。它是由數片山形鋼板疊成的鐵芯及線圈兩個主要部分組成。變阻器都制成開啟式。

四、技術性能

輕載起動，傳動設備在起動過程中不帶負載或帶有輕微負載，起動負載系數μc=0.1-0.5起動力矩系數μg=0.7；轉子起動電流系數i2g=1.25-1.6。一般起動時間小于20秒。例如空氣壓縮機、水泵等。

重輕載起動：分兩種情況，一種是傳動設備在起動過程中，其阻力矩隨轉速的上升而下降，在起動時阻力矩較大，（μg=0.5-0.8）；起動力矩μg=0.1；轉子起動電流系數i2g=1.6-2.0。起動時間大于20秒。例如，帶飛輪軋鋼機的電機傳動。另一種情況是傳動設備在志動過程 中帶負載或帶有輕微負載，阻力矩較小，一般機體笨重，且高速運轉折算至電動機軸上的轉動慣量較大，起動時間往往超過2秒。本變阻器允許連續起動數次，但起動總時間對于輕載不得超過80秒。對于重輕載或重載則不得超過120秒。

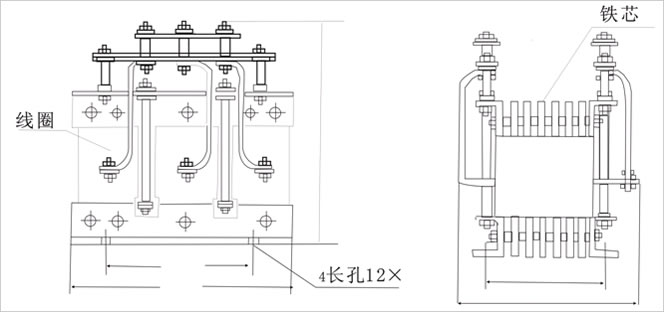

BP1頻敏變阻器外型及安裝尺寸圖

五、外形及安裝尺寸圖

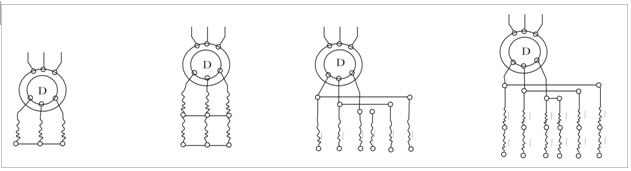

圖1 單組接法（Y）  圖2  2組串聯接法（12Y） 圖3 二組并聯接法（21Y） 圖4 二串二并接法（22Y）

六、調整

變阻器的繞組上設備4個抽頭，一個抽頭設在繞組的背面，編號為N，另外三個抽頭設在繞組的正面，抽頭1-N間為100%匝數，抽頭2-N間，3-N之間分別為85%、71%匝數，出廠時接線接在2N抽頭上即85%匝數。

變阻器上下鐵芯由2面4個（或中間2個）拉緊螺栓固定，擰開拉緊螺栓上的螺母可以在上下鐵芯增設非磁性墊中，即可調整氣隙，出廠時上下鐵芯間氣隙為零。

（1）當起動電流過大，起動過快，可設法增加匝數，換接到1-N抽頭、使用100%匝數，匝數增加的效果是起動電流減小，起動力矩同時減小。

（2）當起動電流過小，起動力矩不足，起動減太慢時，可設法減小匝數，換接到3-N抽頭合71%匝數，匝數減少的效果是起動電流增大，起動力矩同時增大。

（3）如果剛起動嫌起動力矩大，機械有沖擊但起動完畢后穩定轉速又嫌低，可在上下鐵芯間增設氣隙，增加氣隙的效果是起動電流略微增加，起動力矩略微減小，但起動完畢時力矩增大，穩定轉速得以提高。

七、產品特點

優點：（1）性能優良，系統精簡，便于實現自動操

（2）結構簡單，制造容易，造價低廉

（3）運行可靠，堅固耐用，便于維修

缺點：（1）起動電流比用電阻器大

（2）試車時有時需做一番必要的調整。

偶爾啟動頻敏變阻器型號：

BP1-204/16003                    BP1-204/12504                 BP1-204/10005

BP1-204/8006                      BP1-205/10005                 BP1-205/8006

BP1-205/6308                      BP1-205/5010                   BP1-205/12504

BP1-206/6308                      BP1-206/5010                   BP1-206/4012

BP1-206/3216                      BP1-206/10005                 BP1-208/5010

BP1-208/4012                      BP1-208/3216                   BP1-208/2520

BP1-210/5010                      BP1-210/4012                   BP1-210/3216

BP1-210/8006                      BP1-210/6308                   BP1-210/2520

BP1-212/4012                      BP1-212/3216                   BP1-212/2520

BP1-212/2025

BP1-305/6312                      BP1-305/5016                   BP1-305/4020

BP1-305/3225                      BP1-305/2532                   BP1-306/5016

BP1-306/4020                      BP1-306/3225                   BP1-306/2532

BP1-306/6312                      BP1-308/4020                   BP1-308/3225

BP1-308/2532                      BP1-308/2040                   BP1-308/6312

BP1-310/4020                      BP1-310/6312                   BP1-310/5016                  BP1-310/3225                      BP1-310/2532                   BP1-310/2040

BP1-312/4020                      BP1-312/6312                   BP1-312/5016                    BP1-312/2532                      BP1-312/3225                   BP1-312/4020

BP1-316/6312                      BP1-316/4020                   BP1-316/3225                  BP1-316/2532                      BP1-316/2040                   BP1-316/1650
