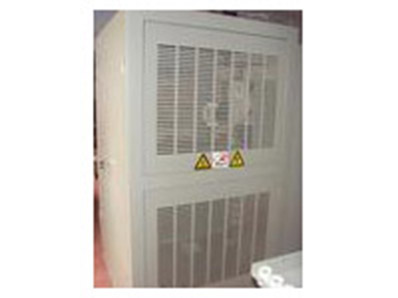

名稱：發電機中性點接地電阻柜
詳細信息
QH-FZR型發電機中性點接地電阻柜為專用于發電廠發電機中性點采用高電阻接地的成套裝置。發電機電壓等級主要為6kv至20kv。當定子發生一點接地時，可限制接地電流在很小的數值，并有效抑制電弧接地暫態過電壓。
QH-FZR型發電機中性點接地電阻柜使用環境
1、適用于戶內。
2、環境溫度：不低于-40℃，不高于+40℃。
3、海拔高度不超過3000m。
4、相對濕度：不大于95%（25℃）。
5、電網頻率：58～62Hz(60Hz系統)、48～52Hz(50Hz系統)。
6、安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。
QH-FZR型發電機中性點電阻柜技術參數推薦表
|
發電機容量
（MW）
|
100/125
|
200
|
300
|
600
|
900/1000
|
||||
|
發電機額定電壓
（kV）
|
10.5
|
13.8
|
15.75
|
18
|
20
|
20
|
24
|
24
|
27
|
|
預計回路單相接地大電容電流（A）
|
4
|
5
|
6
|
8
|
10
|
||||
|
接地變壓器一次側電壓（kV）
|
10.5/
|
13.8/
|
15.75/
|
18/
|
20/
|
20/
|
24/
|
24/
|
27/
|
|
接地變壓器二次側電壓（kV）
|
0.22
|
0.22
|
0.22
|
0.22
|
0.22
|
||||
|
接地變壓器額定
容量（kVA）
|
30
|
30
|
50
|
50
|
63
|
||||
|
二次側電阻值（Ω）
|
1.0
|
0.8
|
0.5
|
0.4
|
0.3
|
||||
|
接地保護抽取電壓
（kV）
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
||||
定貨需知
為了更好的為您服務，定貨時請?zhí)峁┮韵沦Y料：
1、發電機的額定電壓，接地變壓器的變比，電阻值；
2、接地變壓器的絕緣形式（干式或油浸式）；
3、電流互感器的變比；
4、柜體的顏色，上走線，還是下走線。
5、通流時間
6、電阻柜的材質、IP防護等級、顏色及安裝地點
