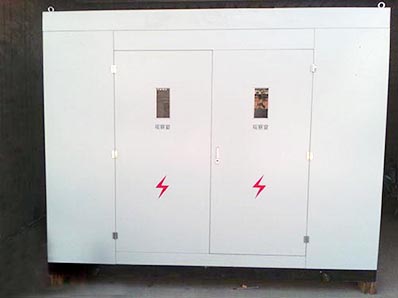

QH-ZR 變壓器中性點接地電阻柜
一、概述
山東省慶云精益電阻器制造有限公司是生產電阻的高新技術企業，有長期電力系統中性點接地電阻的生產經驗。生產的6KV～35KV的QH-ZR系列變壓器中性點接地電阻柜是電網中采用中性點經電阻接地的專用成套裝置。產品具有精度高、線性度好、運行可靠、安裝方便、外形美觀等特點，該產品已用于國家許多重點工程。
由于選擇變壓器中性點接地方式是一個涉及線路和設備的絕緣水平、通訊干擾、繼電保護和供電網絡安全可靠等等因素的綜合性問題，所以我國配電網和大型工礦企業的供電系統做法各異，以前大都采用中性點不接地和經消弧線圈接地的運行方式。近年來由于電力系統的發展，用戶用電量的增大，一些省市電網大力推廣電阻接地的運行方式。

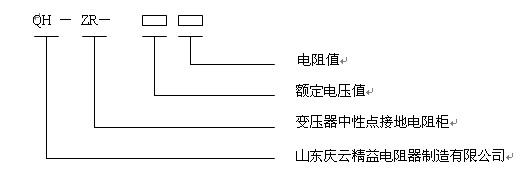

二、型號說明

三、技術指標
配電系統中性點通常可分為不接地系統、經電阻接地系統和經消弧線圈接地系統。各種接地方式不同，使用方式也不同。隨著城網農網改造的深入發展，6KV～35KV配電網容量迅速增加，網絡結構日趨完善，根據建設需要，架空裸導線路正逐漸被電纜和絕緣導線線路替代，與此同時，由于過電壓引發的開關柜和家用電器燒壞等事故也屢見不鮮。因此，如何有效經濟的設置中性點接地成為當前供用電工作的重點。
當安裝中性點接地電阻柜后，當發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。由此可見，采用中性點經電阻接地，有接地故障時可起到限流降壓作用。有試驗表明，由于中性點電阻能吸附大量的諧振能量，在有電阻器的接地方式中，從根本上抑制了系統諧振過電壓。
     變壓器星接時可以直接使用電阻接地系統，變壓器為角接時，可以安裝獨立的接地變壓器，中性點電阻與之連接使用。采用經電阻接地方式的系統當發生單相金屬性接地后，健全相電壓上升至系統電壓，接地跳開后，三相電壓迅速恢復到正常值。
四、產品特點
1、產品采用優質非金屬特種材料或不銹鋼材質鎳鉻合金（Cr20Ni80），電導率高，溫度系數高，高可耐1400℃的高溫，耐腐蝕，穩定性好。
2、本產品也可以使用于各種中壓配電系統中，如無中性點加接地變壓器可與之配合使用。抑止系統過電壓、防止各種沖擊有很好的作用。
3、電阻柜阻值可從0.1歐姆到2000歐姆，電流從2安培到2000安培設計。
4、電阻柜一般用于戶內，柜體采用噴塑冷軋鋼板或不銹鋼板制成，耐腐蝕，防護等級高。
5、產品可以增加計數功能。記錄接地電阻接地的次數。
6、可加裝隔離開關，檢修方便。
五、使用條件
1、一般用于戶內，使用于50Hz和60Hz系統中，戶外訂貨時請注明。
2、海拔不高于3500米，高原地區由于海拔高，散熱差，訂貨時請注明。
3、環境溫度：—20℃～＋70℃，相對濕度不大于85%。
4、周圍環境中無易燃易爆、無腐蝕性氣體及導電塵埃。
5、由于電阻是發熱元件，使用時溫升較高，安裝電阻器的地方應在四周留有空隙，防止外界熱源的影響。安裝使用時請注意。
六、技術數據
常用參數表
